Техническое обслуживание и ремонт
Предупреждение
Все работы по наладке и техническому обслуживанию модулей должны выполняться специалистами, изучившими техническую документацию, конструкцию, особенности модуля, а также действующие строительные правила и нормы, и имеющими соответствующую квалификационную группу по технике безопасности.
Плановое обслуживание
Вид работ |
Содержание работ |
Периодичность |
|---|---|---|
Внешний осмотр |
Проверка работы светодиодных индикаторов, проверка целостности пломб, проверка надежности крепления проводов в разъемах |
Еженедельно или чаще (в зависимости от наличия персонала на объекте) |
Удаление пыли и грязи |
Протирка от пыли поверхностей модуля, удаление пыли из внутренностей модуля через вентиляционные отверстия в корпусе с помощью пылесоса |
Раз в год |
Самодиагностика каналов ввода-вывода |
Отсоединить клеммы от модуля и провести самодиагностику (подробнее смотри разделы Самодиагностика дискретных входов, Самодиагностика аналоговых входов) |
Раз в год |
Периодическая проверка параметров платы
В процессе эксплуатации рекомендуется периодически (раз в месяц) открывать WEB — интерфейс платы и отслеживать критически важные параметры:
Параметр (регистр) |
Описание |
|---|---|
time_hms |
Внутреннее время модуля |
runtime |
Суммарное время работы платы |
internal_temp |
Температура микропроцессора - не должна превышать 125 °С |
v_bat |
Напряжение элемента питания - при снижении ниже 2.0 В необходимо заменить элемент питания |
total_tasks_time |
Загруженность центрального процессора - не должна превышать 95 % |
Визуальный осмотр
На печатной плате не должно быть потемнений, следов перегрева, остатков флюса, следов коррозии и видимых повреждений. Допускается наличие легких разводов нефраса как результата отмывки печатных плат при производстве или после ремонта.
Серийный номер на этикетке печатной платы должен совпадать с серийным номером, отображаемым в WEB-интерфейсе платы.
Электролитические конденсаторы не должны быть деформированы (вздутие верхней части).
Проверка цепей питания
При проверке электрических параметров рекомендуется уложить печатную плату на стол и подложить лист диэлектрического материала (картон, пластик и т.п.)
Запитать плату постоянным напряжением 20…30 В. Все индикаторы питания должны загореться.
Мультиметром измерить напряжения в контрольных точках платы. Расположение контрольных точек показано на рисунке ниже.
Так как в схеме реализована гальваническая изоляция, контрольные точки необходимо измерять относительно «собственной» гальванически изолированной «земли». Допустимый уровень значений приведен в таблице.

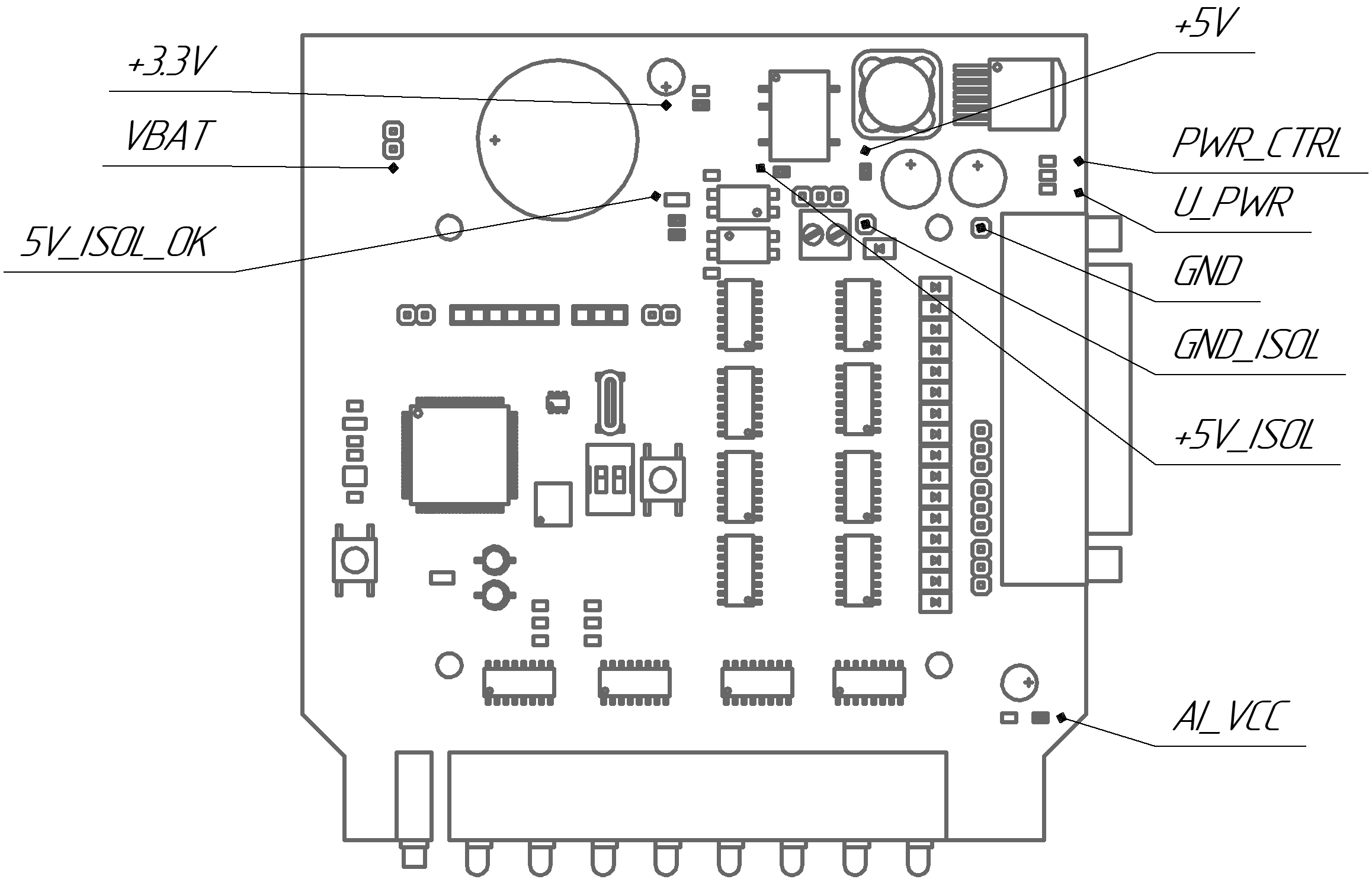

Расположение контрольных точек (для платы версии V0):
Контрольная точка |
Относительно чего измерять |
Допустимые значения |
|---|---|---|
U_PWR |
GND |
20…30 В (должно соответствовать напряжению питания) |
PWR_CTRL |
GND |
1,25…1,87 В (должно соответствовать напряжению питания / 16) |
+5V_ISOL |
GND_ISOL |
4,95…5,05 В |
+5V |
GND |
4,95…5,05 В |
+3.3V |
GND |
3,25…3,35 В |
AI_VCC |
GND |
4,95…5,05 В |
5V_ISOL_OK |
GND |
3,0…3,3 В |
VBAT |
GND |
1,8…3,6 В |
Наиболее частые поломки и неисправности
Список наиболее частых поломок и неисправностей приведен в таблице.
Неисправность |
Возможная причина |
Решение |
|---|---|---|
Плата не отображается в списке каналов Манчестер системного блока |
Установлено неправильное значение частоты Манчестера |
Установить настройки Манчестера: manch_freq = 12250.00 |
Плата возвращается к заводским настройкам после сброса питания |
Не установлен джампер VBAT |
Установить джампер VBAT |
Напряжение батареи (vbat) ниже 1,8 В |
Заменить литиевую батарею |
|
Не работают каналы AI4…AI6, DI14…DI16 |
Неправильно установлены джамперы выбора каналов |
Установить джамперы в соответствии с необходимой конфигурацией |
