Внешний вид

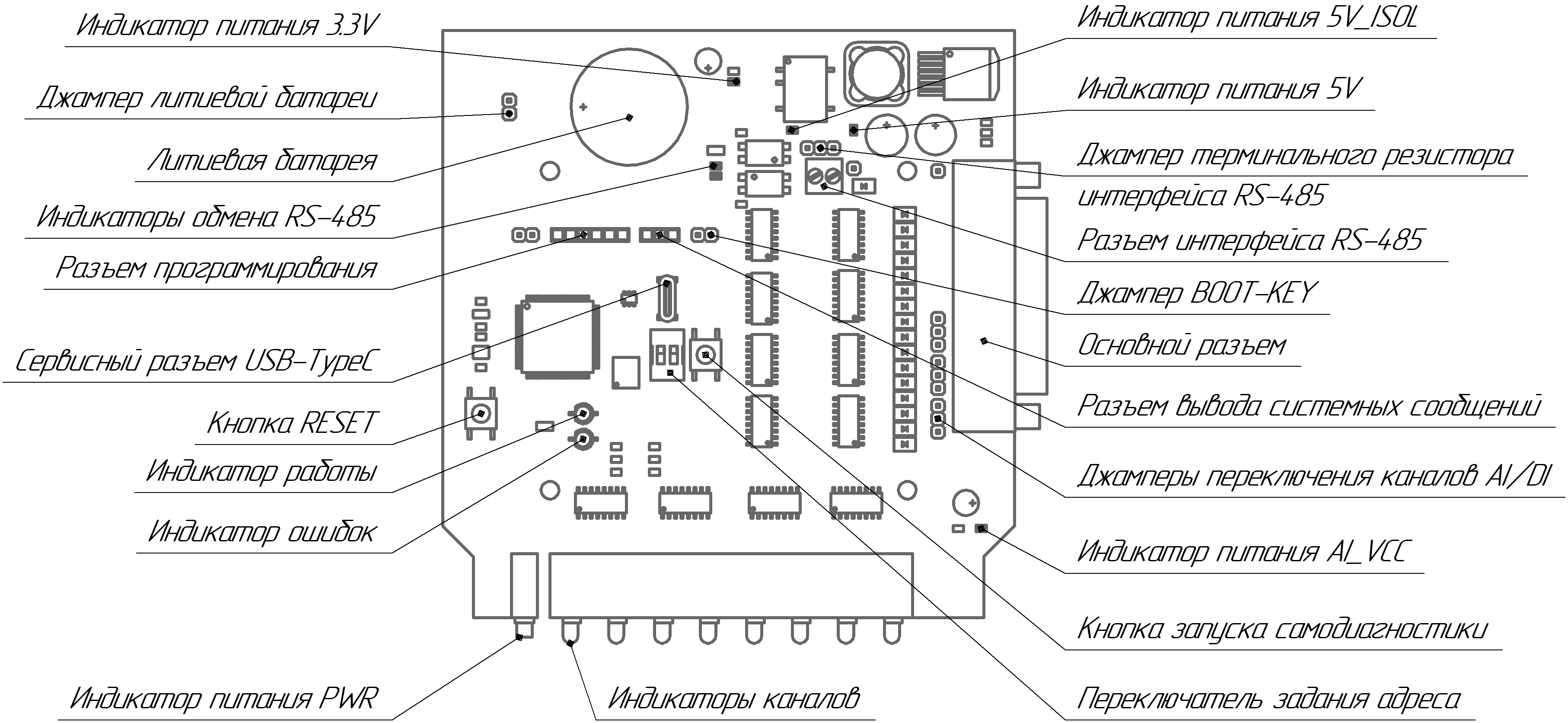

Плата дискретных выходов BRIC-RW-COMB-22 состоит из единой печатной платы, на которой расположенны разъемы подключения, индикаторы и органы управления.

С лицевой стороны расположены светодиодные индикаторы:

• Индикатор основного питания платы

• Индикаторы каналов - отображают состояние дискретных каналов, а так же состояние аналоговых каналов при самодиагностике

Так же на плате расположены индикаторы всех основных напряжений питания:

• 5V_ISOL

• 5V

• 3.3V

• AI_PWR

С правой стороны расположен 25-контактный разъем для подключения основного питания, связи, дискретных и аналоговых каналов.

На поверхности платы расположены:

• Индикатор работы платы - при нормальной работе мигает зеленым 1 раз в секунду

• Индикатор ошибок - при ошибках мигает красным

• Джампер литиевой батареи

• Джампер «BOOT_KEY» для запуска загрузчика (подробнее см. Обновление ПО)

• Джампер терминального резистора интерфейса RS-485

• Разъем интерфейса RS-485

• Кнопка RESET

• Кнопка запуска самодиагностики

• Переключатель адреса платы

• Разъем сервисного интерфейса USB-TypeC

• Разъем программирования

• Разъем вывода системных сообщений
