Подключение к плате
Плата предназначена для работы в составе системы управления выправочно-подбивочно-рихтовочных путевых машин. Подключение осуществляется штатными разъемами.
Основное питание платы, интерфейс Манчестер и интерфейс RS-485 подключаются через разъем X1.

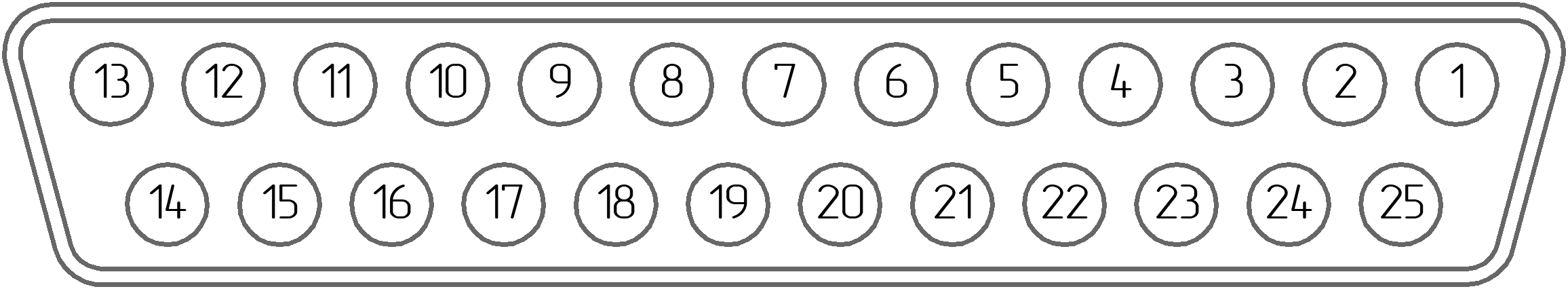

Распиновка разъема Х1
N |
Цепь |
|---|---|
1 |
-24V |
2 |
DI4 |
3 |
DI2 |
4 |
DI5 |
5 |
DI11 |
6 |
DI3 |
7 |
DI1 |
8 |
DI6 |
9 |
DATA- |
10 |
AI_VCC |
11 |
DI16/AI6 |
12 |
DI15/AI5 |
13 |
DI14/AI4 |
14 |
+24V |
15 |
DI10 |
16 |
DI8 |
17 |
DI13 |
18 |
DI12 |
19 |
DI9 |
20 |
DI7 |
21 |
DATA+ |
22 |
GND |
23 |
AI1 |
24 |
AI2 |
25 |
AI3 |
USB
Интерфейс USB позволяет открыть WEB-интерфейс платы для управления и настройки. Подробнее про WEB-интерфейс можно узнать в Руководстве пользователя по работе с WEB-интерфейсом
Примечание
При подключении через интерфейс USB IP-адрес по умолчанию: 172.16.2.232
ModBUS-TCP через USB
Поскольку подключенная через USB плата определяется в системе как RNDIS-устройсто (внешняя сетевая карта), то ее можно опросить по протоколу ModBUS-TCP по IP-адресу модуля.
RS-485
Плата может быть опрошена по протоколу ModBUS-RTU через интерфейс RS-485, разъем которого расположен на верхней стороне платы.
Таблица с описанием регистров представлена в разделе Адресное пространство BRIC-RW-COMB-22.
Настройки интерфейса RS-485, такие как скорость передачи данных или четность, доступны через WEB-интерфейс в группе «Интерфейсы», регистр UART1_SETS.
Предупреждение
При подключении через RS-485 регистр RS_485_IMMO_SLIP должен быть установлен в «ModBUS-RTU»
